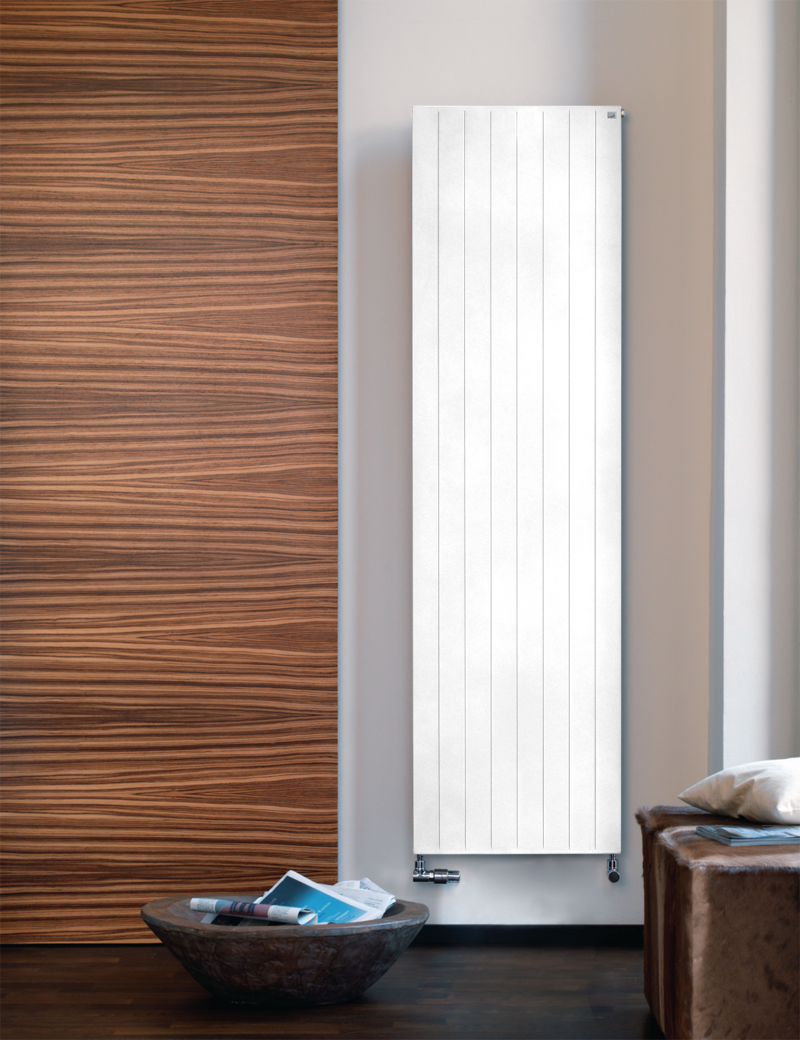

Name: Zehnder Radiapanel - Teplovodní provoz
Brand: Zehnder
Rating: 5 (1 reviews)

Otopná stěna Zehnder Radiapanel s uzavřeným tělesem poskytuje velkou různorodost modelů. Je dostupná v nejrůznějších tvarech a rozměrech, které vždy umožňují jedno: individuální řešení. Téměř ve všech barvách a povrchových úpravách dle přehledu barev Zehnder. Díky modelům s konvekčními lamelami lze topný výkon ještě zvýšit. Jednoduše možná jsou i speciální řešení.

Zobrazit více

Výhody

Mnohostranně použitelný díky velké rozmanitosti připojení, upevnění a modelů
Uzavřený design díky kompaktní konstrukci
Rozmanité možnosti použití díky speciálním řešením, například lomené
Na přání elegantně vyřešená integrace ventilu a tím i skrytá technika připojení
Inovativní metoda svařování při nízkých teplotách zaručuje nejvyšší kvalitu a vysoce hodnotný design

Zobrazit více

Barvy

Traffic White (9016* / RAL 9016)

Standard

Traffic White (9016* / RAL 9016)

Teplé barvy Trend

Pastel Green (6219 / RAL 6019)

Reseda Green (6211 / RAL 6011)

Olive Green (6203 / RAL 6003)

Terracotta Faded (0299)

Terracotta (0292)

Ruby Red (3003* / RAL 3003)

Studené barvy Core

White Matt (0556)

Light Beige (0253)

Light Grey (0262)

White Aluminium (9006*)

Light Jeans (0264)

Titane (0335*)

Inox Look (0332*)

Telegrey 2 (7246 / RAL 7046)

Blue Grey (7231 / RAL 7031)

Anthracite Grey (7016* / RAL 7016)

Black Quartz (0550*)

Black Matt (0557)

Traffic Black (9217 / RAL 9017)

Jet Black (9005* / RAL 9005)

Studené barvy Trend

Pastel Blue (5224 / RAL 5024)

Pigeon Blue (5214 / RAL 5014)

Gentian Blue (5210 / RAL 5010)

Sapphire Blue (5203 / RAL 5003)

Blue Night (0289)

Traffic White (9016* / RAL 9016)

Pastel Green (6219 / RAL 6019)

Reseda Green (6211 / RAL 6011)

Olive Green (6203 / RAL 6003)

Terracotta Faded (0299)

Terracotta (0292)

Ruby Red (3003* / RAL 3003)

White Matt (0556)

Light Beige (0253)

Light Grey (0262)

White Aluminium (9006*)

Light Jeans (0264)

Titane (0335*)

Inox Look (0332*)

Telegrey 2 (7246 / RAL 7046)

Blue Grey (7231 / RAL 7031)

Anthracite Grey (7016* / RAL 7016)

Black Quartz (0550*)

Black Matt (0557)

Traffic Black (9217 / RAL 9017)

Jet Black (9005* / RAL 9005)

Pastel Blue (5224 / RAL 5024)

Pigeon Blue (5214 / RAL 5014)

Gentian Blue (5210 / RAL 5010)

Sapphire Blue (5203 / RAL 5003)

Blue Night (0289)

* Takto označené barvy / povrchy jsou lesklé, ostatní jsou matné.

I přes maximální péči při lakování našich radiátorů se v závislosti na výrobní sérii mohou vyskytnout odchylky v barevném odstínu a lesku vzhledem k různým podkladům barvy (keramika, papír, kov, …). Zobrazení barev je v tomto nástroji, ale i v elektronických dokumentech a tištěných materiálech pouze orientační. Pro přesnější výběr si vyžádejte vzorník barev Zehnder u vašeho prodejce. Některé barvy / povrchové úpravy jsou k dispozici pouze u vybraných produktů.

Na vyžádání mohou být společností Zehnder vyrobeny radiátory podle individuálních požadavků zákazníka na barevnost (včetně běžných označení RAL nebo NCS).

Technické údaje

Přípojka na ústřední teplovodní vytápění

Modely H vodorovné
Technické specifikace pro konstrukční délku 1 000 mm
Model	H	T	Tepelný výkon
	H	T	75/65/20 °C	70/55/24 °C	55/45/24 °C	55/45/20 °C
	mm	mm	Watt	Watt	Watt	Watt
H07	70	38	99	72	44	52.8
H14	140	38	177	128	79	94.4
H21	210	38	249	181	111	133
H28	280	38	318	231	142	170
H35	350	38	383	278	171	204
H42	420	38	453	327	200	239
H49	490	38	519	374	229	274
H56	560	38	585	422	258	309
H63	630	38	650	469	287	343
H70	700	38	714	515	315	377
H77	770	38	778	561	344	411
H84	840	38	841	607	371	444
H91	910	38	904	652	399	477
H98	980	38	967	698	427	511
H105	1050	38	1030	743	455	544
H112	1120	38	1092	786	479	574
H119	1190	38	1154	830	506	606
H126	1260	38	1216	875	534	639
H133	1330	38	1278	919	561	671
H140	1400	38	1340	964	588	704
H147	1470	38	1390	987	590	712
H154	1540	38	1456	1034	618	746
H = stavební výška, T = stavební hloubka 75/65/20 = Jmenovitý tepelný výkon podle normy ČSN EN 442

Modely HH vodorovné
Technické specifikace pro konstrukční délku 1 000 mm
Model	H	T	Tepelný výkon
	H	T	75/65/20 °C	70/55/24 °C	55/45/24 °C	55/45/20 °C
	mm	mm	Watt	Watt	Watt	Watt
HH07	70	100	159	113	67	81
HH14	140	100	293	209	126	152
HH21	210	100	390	281	171	205
HH28	280	100	495	358	220	263
HH35	350	100	679	486	294	353
HH42	420	100	788	564	341	410
HH49	490	100	894	640	387	465
HH56	560	100	998	714	432	519
HH63	630	100	1101	786	474	570
HH70	700	100	1203	859	518	622
HH77	770	100	1304	931	561	675
HH84	840	100	1404	1002	604	726
HH91	910	100	1504	1074	647	778
HH98	980	100	1603	1144	690	829
HH105	1050	100	1702	1212	727	876
HH112	1120	100	1801	1282	770	927
HH119	1190	100	1900	1353	812	978
HH126	1260	100	1999	1423	854	1029
HH133	1330	100	2098	1494	897	1080
HH140	1400	100	2198	1565	939	1131
HH147	1470	100	2297	1635	982	1182
HH154	1540	100	2397	1707	1024	1234
H = stavební výška, T = stavební hloubka 75/65/20 = Jmenovitý tepelný výkon podle normy ČSN EN 442

Modely HL vodorovné
Technické specifikace pro konstrukční délku 1 000 mm
Model	H	T	Tepelný výkon
	H	T	75/65/20 °C	70/55/24 °C	55/45/24 °C	55/45/20 °C
	mm	mm	Watt	Watt	Watt	Watt
HL07/07	70	63	235	172	108	128
HL14/14	140	63	359	260	161	192
HL21/21	210	63	509	368	226	270
HL28/14	280	63	512	370	228	272
HL28/28	280	63	610	440	269	322
HL35/35	350	63	726	522	319	381
HL42/35	420	63	787	566	345	414
HL49/49	490	63	896	651	404	481
H = stavební výška, T = stavební hloubka 75/65/20 = Jmenovitý tepelný výkon podle normy ČSN EN 442

Modely HL vodorovné
Technické specifikace pro konstrukční délku 1 000 mm
Model	H	T	Tepelný výkon
	H	T	75/65/20 °C	70/55/24 °C	55/45/24 °C	55/45/20 °C
	mm	mm	Watt	Watt	Watt	Watt
HL56/49	560	63	950	691	428	509
HL63/63	630	63	1094	789	483	578
HL70/63	700	63	1154	832	510	609
HL77/63	770	63	1213	873	532	637
HL84/63	840	63	1270	914	557	667
H = stavební výška, T = stavební hloubka 75/65/20 = Jmenovitý tepelný výkon podle normy ČSN EN 442

Modely HLH vodorovné
Technické specifikace pro konstrukční délku 1 000 mm
Model	H	T	Tepelný výkon
	H	T	75/65/20 °C	70/55/24 °C	55/45/24 °C	55/45/20 °C
	mm	mm	Watt	Watt	Watt	Watt
HLH35/28	350	100	917	644	379	460
HLH42/28	420	100	1014	713	419	509
HLH49/49	490	100	1186	833	491	595
HLH56/49	560	100	1246	871	509	619
H = stavební výška, T = stavební hloubka 75/65/20 = Jmenovitý tepelný výkon podle normy ČSN EN 442

Modely HLH vodorovné
Technické specifikace pro konstrukční délku 1 000 mm
Model	H	T	Tepelný výkon
	H	T	75/65/20 °C	70/55/24 °C	55/45/24 °C	55/45/20 °C
	mm	mm	Watt	Watt	Watt	Watt
HLH63/63	630	100	1428	998	583	709
HLH70/63	700	100	1497	1052	619	751
HLH77/63	770	100	1612	1136	671	813
HLH84/63	840	100	1722	1220	726	877
H = stavební výška, T = stavební hloubka 75/65/20 = Jmenovitý tepelný výkon podle normy ČSN EN 442

Modely HLHL vodorovné
Technické specifikace pro konstrukční délku 1 000 mm
Model	H	T	Tepelný výkon
	H	T	75/65/20 °C	70/55/24 °C	55/45/24 °C	55/45/20 °C
	mm	mm	Watt	Watt	Watt	Watt
HLHL35/28	350	126	1205	849	502	608
HLHL42/28	420	126	1298	912	537	651
HLHL49/49	490	126	1593	1134	681	820
HLHL56/49	560	126	1672	1190	715	861
HLHL63/63	630	126	1909	1352	805	973
HLHL70/63	700	126	1999	1416	843	1019
HLHL77/63	770	126	2103	1486	881	1066
HLHL84/63	840	126	2202	1555	923	1116
H = stavební výška, T = stavební hloubka 75/65/20 = Jmenovitý tepelný výkon podle normy ČSN EN 442

Modely V svislé
Technické specifikace na prvek
Model	H	T	Tepelný výkon
	H	T	75/65/20 °C	70/55/24 °C	55/45/24 °C	55/45/20 °C
	mm	mm	Watt	Watt	Watt	Watt
V060	600	38	45.6	33	20	23.8
V080	800	38	58.3	42	25	30.4
V100	1000	38	70.9	51	31	36.8
V120	1200	38	83.5	60	36	43.4
V140	1400	38	96.3	69	41	49.8
V160	1600	38	109	78	47	56.4
V180	1800	38	122	87	52	62.8
V200	2000	38	136	97	58	70
V220	2200	38	149	106	63	76.3
V240	2400	38	163	116	69	83
V260	2600	38	178	126	75	90.7
V280	2800	38	193	136	81	97.8
H = stavební výška, T = stavební hloubka 75/65/20 = Jmenovitý tepelný výkon podle normy ČSN EN 442

Modely VL svislé
Technické specifikace na prvek
Model	H	T	Tepelný výkon
	H	T	75/65/20 °C	70/55/24 °C	55/45/24 °C	55/45/20 °C
	mm	mm	Watt	Watt	Watt	Watt
VL080	800	61	81.9	58	34	41.3
VL100	1000	61	99.9	70	42	50.3
VL120	1200	61	117	82	49	59
VL140	1400	61	134	95	56	67.9
VL160	1600	61	150	106	63	76
VL180	1800	61	166	117	70	84.1
VL200	2000	61	182	129	76	92.2
VL220	2200	61	197	139	83	99.8
H = stavební výška, T = stavební hloubka 75/65/20 = Jmenovitý tepelný výkon podle normy ČSN EN 442

Modely VLV svislé
Technické specifikace na prvek
Model	H	T	Tepelný výkon
	H	T	75/65/20 °C	70/55/24 °C	55/45/24 °C	55/45/20 °C
	mm	mm	Watt	Watt	Watt	Watt
VLV080	800	100	114	80	47	57.4
VLV100	1000	100	135	95	56	67.7
VLV120	1200	100	155	109	64	77.7
VLV140	1400	100	174	123	72	87.4
VLV160	1600	100	193	136	80	96.9
VLV180	1800	100	212	149	88	106
VLV200	2000	100	230	162	95	116
VLV220	2200	100	248	175	103	125
H = stavební výška, T = stavební hloubka 75/65/20 = Jmenovitý tepelný výkon podle normy ČSN EN 442

Modely VLVL svislé
Technické specifikace na prvek
Model	H	T	Tepelný výkon
	H	T	75/65/20 °C	70/55/24 °C	55/45/24 °C	55/45/20 °C
	mm	mm	Watt	Watt	Watt	Watt
VLVL080	800	126	139	98	58	70.6
VLVL100	1000	126	166	118	70	84.3
VLVL120	1200	126	191	136	80	97.2
VLVL140	1400	126	215	152	90	109
VLVL160	1600	126	239	169	100	121
VLVL180	1800	126	260	184	109	132
VLVL200	2000	126	280	198	118	142
VLVL220	2200	126	300	212	126	152
H = stavební výška, T = stavební hloubka 75/65/20 = Jmenovitý tepelný výkon podle normy ČSN EN 442

Modely VV svislé
Technické specifikace na prvek
Model	H	T	Tepelný výkon
	H	T	75/65/20 °C	70/55/24 °C	55/45/24 °C	55/45/20 °C
	mm	mm	Watt	Watt	Watt	Watt
VV060	600	100	74.7	53	32	38
VV080	800	100	94.6	67	40	47.9
VV100	1000	100	114	81	48	57.8
VV120	1200	100	133	94	56	67.4
VV140	1400	100	152	107	64	77
VV160	1600	100	171	121	71	86.2
VV180	1800	100	189	133	79	95.3
VV200	2000	100	208	147	87	105
VV220	2200	100	227	160	94	114
VV240	2400	100	245	172	101	123
VV260	2600	100	264	186	109	133
VV280	2800	100	284	199	117	142
H = stavební výška, T = stavební hloubka 75/65/20 = Jmenovitý tepelný výkon podle normy ČSN EN 442
